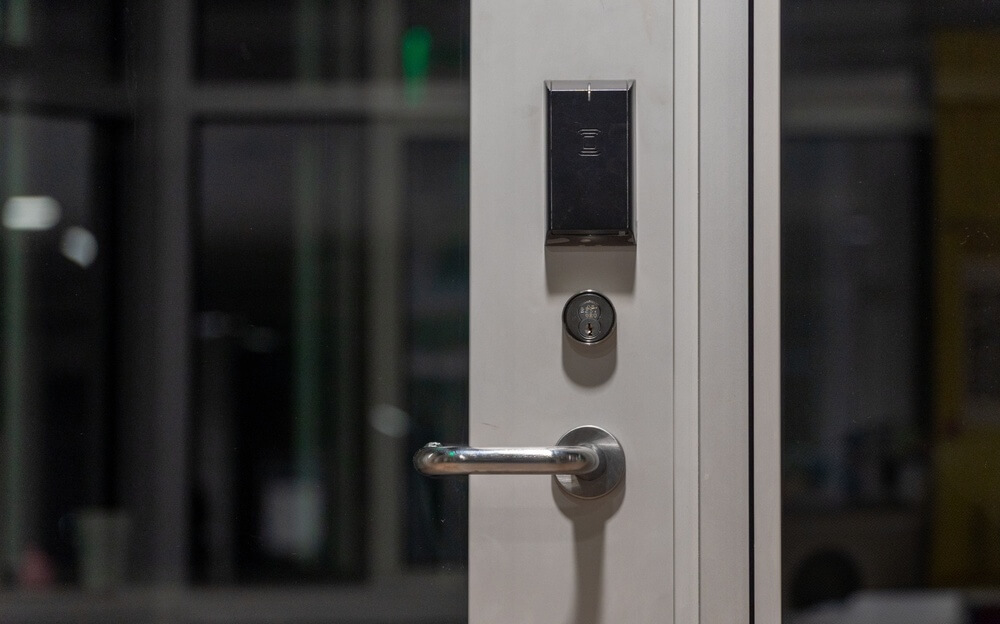

Rygiel elektromagnetyczny to element zamka elektrycznego montowany w ościeżnicy drzwi, który umożliwia ich zdalne otwieranie po otrzymaniu sygnału z systemu kontroli dostępu. Współpracuje m.in. z czytnikami kart, czytnikami linii papilarnych, domofonami oraz systemami rejestracji czasu pracy.
Z tego artykułu dowiesz się:
●Czym jest rygiel elektromagnetyczny i jak działa.
●Czym różni się od zwory elektromagnetycznej.
●Z jakimi urządzeniami może współpracować.
●Jakie są rodzaje rygli i gdzie znajdują zastosowanie.
●Jak dobrać odpowiedni model do swoich drzwi.
●Jak przebiega montaż oraz integracja z systemem kontroli dostępu.
●Czy rygiel może współpracować z systemem rejestracji czasu pracy.
Gdy przykładasz kartę do czytnika lub otwierasz drzwi z poziomu aplikacji, cały proces trwa ułamek sekundy. Za fizyczne odblokowanie drzwi odpowiada jednak nie sam czytnik, lecz rygiel elektromagnetyczny.
Rygiel elektromagnetyczny to urządzenie montowane w futrynie drzwi, które zwalnia zapadkę zamka po otrzymaniu impulsu elektrycznego.
W praktyce termin „rygiel elektromagnetyczny” bardzo często odnosi się do elektrozaczepu montowanego w ościeżnicy drzwi.
Wbrew potocznemu przekonaniu, rygiel elektromagnetyczny sam w sobie nie jest zamkiem. To niewielki moduł elektromechaniczny osadzony w ościeżnicy (futrynie). Jego budowa opiera się na cewce elektromagnetycznej, sprężynach i ruchomej blokadzie. Rygiel współpracuje z tradycyjnym zamkiem podtynkowym zamontowanym w skrzydle drzwiowym – to właśnie on „łapie” i „puszcza” jego języczek. Dzięki temu rozwiązaniu, drzwi pozostają bezpiecznie zamknięte, dopóki elektronika nie wyda polecenia ich otwarcia.
Po podaniu napięcia rygiel zwalnia mechanizm blokujący, dzięki czemu drzwi można otworzyć bez użycia tradycyjnego klucza.
Choć cały proces trwa zwykle mniej niż sekundę, składa się z kilku następujących po sobie etapów:
1. Identyfikacja – Użytkownik zbliża identyfikator (np. brelok lub smartfon) do czytnika.
2. Weryfikacja – Kontroler analizuje uprawnienia danej osoby.
3. Impuls – Jeśli dane są poprawne, kontroler wysyła krótkotrwały impuls elektryczny do cewki w ryglu.
4. Odblokowanie – Pole magnetyczne przyciąga kotwicę zwalniającą blokadę, co pozwala na popchnięcie drzwi (języczek zamka wyślizguje się z rygla).
5. Ponowna blokada – Po zamknięciu drzwi, sprężyna zwraca blokadę rygla na miejsce, zabezpieczając przejście.
Rygiel elektromagnetyczny odpowiada za fizyczne odblokowanie drzwi po otrzymaniu sygnału z systemu kontroli dostępu. To właśnie on realizuje decyzję o przyznaniu lub odmowie dostępu do chronionej strefy.
Sam czytnik kart, kodów PIN czy danych biometrycznych nie otworzy drzwi. Najpierw przekazuje dane do kontrolera, który weryfikuje uprawnienia użytkownika. Dopiero po pozytywnej autoryzacji wysyła sygnał do rygla elektromagnetycznego, który zwalnia blokadę na określony czas. Dzięki temu dostęp do pomieszczeń mają wyłącznie osoby posiadające odpowiednie uprawnienia.
Jeżeli zastanawiasz się, co zawiera system kontroli dostępu, jego podstawowe elementy to:
|
Element |
Funkcja |
|
Kontroler |
Weryfikuje uprawnienia użytkowników i steruje pracą całego systemu. |
|
Czytnik |
Odczytuje dane z karty, telefonu, kodu PIN lub danych biometrycznych. |
|
Rygiel elektromagnetyczny / elektrozaczep |
Fizycznie odblokowuje drzwi po otrzymaniu sygnału z kontrolera. |
|
Oprogramowanie |
Umożliwia administratorowi zarządzanie użytkownikami, harmonogramami i zdarzeniami. |
|
Identyfikatory |
Służą do potwierdzania tożsamości użytkownika (np. karta dostępu, telefon lub dane biometryczne). |
|
Zasilanie |
Zapewnia pracę systemu, często również podczas awarii sieci dzięki zasilaczom buforowym lub UPS. |
W praktyce rygiel pełni funkcję elementu wykonawczego całego systemu. To on zamienia elektroniczną decyzję kontrolera na fizyczne otwarcie lub zablokowanie drzwi.
Jako element wykonawczy, rygiel potrafi zintegrować się z niemal każdą technologią służącą do autoryzacji. Oznacza to, że otwarcie zamka może zainicjować:
●Tradycyjna zbliżeniowa karta dostępu (RFID, Mifare).
●Klawiatura kodowa (po wpisaniu poprawnego kodu PIN).
●Klasyczny domofon oraz nowoczesny wideodomofon IP.
●Aplikacja mobilna na smartfonie wykorzystująca łączność Bluetooth lub NFC.
●Oparty na biometrii, wysoce bezpieczny czytnik linii papilarnych.
Dla rygla nie ma znaczenia, w jaki sposób użytkownik został uwierzytelniony. Po otrzymaniu sygnału po prostu odblokowuje przejście.
Wybór elektrozaczepu musi być podyktowany specyfiką pomieszczenia i wymaganiami przepisów przeciwpożarowych.
|
Rodzaj rygla |
Zasada działania |
Zalety i typowe zastosowanie |
|
Standardowy (Fail-secure) |
Pozostaje zamknięty bez prądu (NC). Otwiera się po podaniu napięcia. |
Chroni mienie w razie awarii prądu. Stosowany w większości biur i domów. |
|
Rewersyjny (Fail-safe) |
Pozostaje otwarty bez prądu (NO). Zamyka się po podaniu napięcia. |
Pozwala na szybką ewakuację w razie braku zasilania. Wymagany na drogach ewakuacyjnych (PPOŻ). |
|
Z pamięcią |
Posiada mechanizm pamięci, który po krótkim impulsie pozostawia rygiel odblokowany do momentu pierwszego otwarcia drzwi. Krótki impuls odblokowuje drzwi aż do momentu ich pierwszego otwarcia i ponownego zamknięcia. |
Wygodny przy bramkach, gdy użytkownik musi pokonać dłuższą drogę od domofonu do drzwi. |
|
Z wyłącznikiem (blokadą) |
Posiada małą dźwignię pozwalającą na całkowite, mechaniczne wyłączenie blokady. |
Umożliwia swobodny ruch w godzinach pracy (np. w sklepie), a po południu powrót do elektronicznej kontroli. |
To kluczowe pytanie, z którym mierzą się inwestorzy. Choć oba urządzenia służą do blokowania drzwi, różnią się całkowicie zasadą działania i miejscem montażu.
|
Cecha |
Rygiel elektromagnetyczny (Elektrozaczep) |
Zwora elektromagnetyczna |
|
Miejsce montażu |
Ukryty wewnątrz ościeżnicy (futryny) |
Zamontowana nawierzchniowo na skrzydle i ramie |
|
Zasada działania |
Zwalnia mechaniczny języczek zamka |
Utrzymuje drzwi potężną siłą elektromagnesu (nawet do 500 kg) |
|
Zasilanie |
Wymaga krótkotrwałego impulsu (lub stałego w rewersyjnych) |
Wymaga stałego, ciągłego zasilania do trzymania drzwi |
|
Zużycie energii |
Znacznie mniejsze |
Większe (stały pobór prądu) |
|
Siła trzymania |
Ograniczona wytrzymałością mechaniczną zapadki |
Ekstremalnie duża |
Wniosek: Urządzenia te nie są zamienne. Rygiel to dyskretne rozwiązanie do standardowych przejść, z kolei zwory elektromagnetyczne stosuje się przede wszystkim tam, gdzie wymagana jest bardzo duża siła trzymania oraz intensywna eksploatacja.
Rygle elektromagnetyczne znajdują zastosowanie wszędzie tam, gdzie konieczne jest zdalne sterowanie dostępem do pomieszczeń lub wydzielonych stref. Spotyka się je m.in. w:
●Biurach i korporacjach (do oddzielania działów).
●Firmach i zakładach produkcyjnych (kontrola ruchu pracowników).
●Magazynach (zabezpieczenie cennego mienia).
●Szkołach i przedszkolach (zabezpieczenie przed wtargnięciem intruzów).
●Urzędach (strefy tylko dla personelu).
●Wspólnotach mieszkaniowych (drzwi wejściowe na klatki schodowe, furtki).
●Placówkach medycznych (zabezpieczenie leków i dokumentacji).
●Hotelach (integracja z systemem wejściowym na karty).
Źle dobrany rygiel może nie pasować do drzwi lub szybko ulec awarii. Oto na co należy zwrócić uwagę:
●Kierunek otwierania drzwi – Należy określić, czy drzwi są prawe, lewe, otwierane do wewnątrz czy na zewnątrz (choć większość rygli jest dziś symetryczna/uniwersalna).
●Materiał drzwi – Innego okucia wymaga stolarka drewniana, innego aluminium, a jeszcze innego profile stalowe lub PVC.
●Natężenie ruchu – W miejscach o ogromnym przepływie ludzi należy dobrać modele o wzmocnionej konstrukcji (Heavy Duty).
●Sposób sterowania (Fail-safe / Fail-secure) – Decyzja uzależniona od wymogów przeciwpożarowych.
●Napięcie zasilania – Najpopularniejsze to 12V DC lub 24V DC. Należy dostosować je do zasilacza użytego w systemie.
●Odporność mechaniczna i warunki środowiskowe – Do furtek zewnętrznych należy użyć rygli wodoodpornych o odpowiednim stopniu ochrony IP.
●Sposób otwierania drzwi – Niektóre modele są przeznaczone do drzwi jednoskrzydłowych, inne sprawdzają się również przy furtkach, drzwiach dwuskrzydłowych lub bramkach kontroli przejść.
Montaż rygla jest procesem wymagającym precyzji:
1. Przygotowanie futryny – Wykonanie odpowiedniego frezu i otworów w ościeżnicy.
2. Montaż – Osadzenie rygla wraz z odpowiednią blachą zaczepową i regulacja położenia zapadki.
3. Podłączenie – Przeprowadzenie przewodów i podpięcie urządzenia pod zasilanie i przekaźnik kontrolera.
4. Konfiguracja i testy – Sprawdzenie płynności otwierania i czasu zwalniania blokady.
Nieprawidłowy montaż może powodować problemy z domykaniem drzwi, nadmierne obciążenie mechanizmu lub niewłaściwą pracę elektrozaczepu. Dlatego instalację najlepiej powierzyć doświadczonemu instalatorowi.
Tak. W wielu firmach jeden identyfikator (np. karta, brelok lub skan twarzy) służy jednocześnie do otwierania drzwi z ryglem i rejestrowania czasu pracy.
Połączenie obu funkcji pozwala uprościć zarządzanie dostępem i ewidencją czasu pracy oraz ograniczyć liczbę urządzeń wykorzystywanych w firmie. Odpowiednio zaprogramowany system rejestracji czasu pracy odnotowuje, o której godzinie pracownik użył czytnika przed drzwiami zewnętrznymi.
System jednocześnie odblokowuje drzwi i zapisuje zdarzenie jako rozpoczęcie pracy, dzięki czemu nie ma potrzeby korzystania z oddzielnych urządzeń do kontroli dostępu i ewidencji czasu pracy.
●Wygoda – Koniec z pękiem ciężkich kluczy i blokowaniem się zamków mechanicznych.
●Zdalne sterowanie – Możliwość otwarcia drzwi gościowi przyciskiem z poziomu recepcji.
●Wysoka trwałość – Renomowane modele wytrzymują setki tysięcy cykli otwarć.
●Szerokie możliwości integracji – współpraca z systemami kontroli dostępu, automatyką budynkową (BMS), Smart Home oraz systemami rejestracji czasu pracy.
●Bezpieczeństwo i rejestr wejść – Pełna wiedza o tym, kto i kiedy przebywał w danym pomieszczeniu.
●Niskie koszty eksploatacji – Prosta budowa oznacza minimalne koszty serwisowe.
●Łatwe zarządzanie uprawnieniami – administrator może szybko nadawać i odbierać dostęp bez konieczności wymiany zamków czy dorabiania kluczy.
|
Typ |
Orientacyjna cena |
|
Standardowy |
60-150 zł |
|
Z pamięcią |
120-250 zł |
|
Rewersyjny |
150-350 zł |
|
Heavy Duty |
300-700 zł |
Na cenę wpływa przede wszystkim sposób działania, trwałość mechaniczna, producent oraz przeznaczenie urządzenia. Sam koszt rygla stanowi zwykle niewielką część całej inwestycji w system kontroli dostępu, obejmującej także czytniki, kontrolery, okablowanie i montaż.
Zanim zamówisz elektrozaczep, zweryfikuj z instalatorem następujące punkty:
●[ ] Rodzaj drzwi (materiał, profil, grubość ramy).
●[ ] Kierunek otwierania (sprawdzenie symetryczności rygla).
●[ ] Napięcie (12V, 24V, zmienne AC, czy stałe DC?).
●[ ] Sposób pracy (NC - normalnie zamknięty, czy NO - normalnie otwarty, jak na drodze ewakuacyjnej).
●[ ] Elementy montażowe – sprawdź, czy producent dostarcza odpowiednią blachę zaczepową oraz akcesoria pasujące do danego typu drzwi.
●[ ] Odporność mechaniczna (szczególnie na wandalizm przy drzwiach zewnętrznych).
●[ ] Kompatybilność z kontrolerem (maksymalne obciążenie prądowe przekaźnika w kontrolerze).
●[ ] Czy rygiel będzie pracował wewnątrz czy na zewnątrz budynku.
Choć rygiel elektromagnetyczny jest niewielkim elementem instalacji, odpowiada za wykonanie najważniejszego zadania w całym systemie kontroli dostępu – fizyczne odblokowanie drzwi po poprawnej autoryzacji użytkownika.
W połączeniu z kontrolerem, czytnikami i odpowiednim oprogramowaniem tworzy rozwiązanie, które zwiększa bezpieczeństwo, ułatwia zarządzanie dostępem i sprawdza się zarówno w biurach, jak i obiektach przemysłowych, placówkach medycznych czy budynkach mieszkalnych.
To zależy od modelu. Modele standardowe (NC / Fail-secure) pozostają bez prądu zablokowane (chroniąc mienie). Modele rewersyjne (NO / Fail-safe) bez prądu się odblokowują (chroniąc ludzi na drogach ewakuacyjnych).
Praktycznie tak, choć największe trudności mogą sprawić cienkie profile aluminiowe, drzwi całoszklane bez odpowiednich okuć oraz zaawansowane drzwi antywłamaniowe (wielopunktowe), które wymagają specjalistycznych rozwiązań. W niektórych przypadkach konieczne może być zastosowanie dedykowanych akcesoriów montażowych lub wybór innego typu zamknięcia, np. zwory elektromagnetycznej.
Nie. Rygiel to tylko gniazdo w futrynie, które blokuje zapadkę standardowego, mechanicznego zamka ukrytego w skrzydle drzwiowym. Obie te części muszą współpracować.
Jak najbardziej. Rygiel jedynie odbiera impuls elektryczny informujący o tym, by zwolnić blokadę. Sam proces weryfikacji tożsamości – poprzez kartę, odcisk palca czy wpisany kod – jest realizowany przez współpracujący z ryglem czytnik oraz główny system kontroli dostępu.
Trwałość zależy od jakości użytych materiałów i natężenia ruchu. Dobrej klasy urządzenia są projektowane z myślą o wytrzymaniu od 250 000 do nawet 1 000 000 cykli otwarcia/zamknięcia, co w praktyce oznacza wieloletnią, bezawaryjną pracę.
